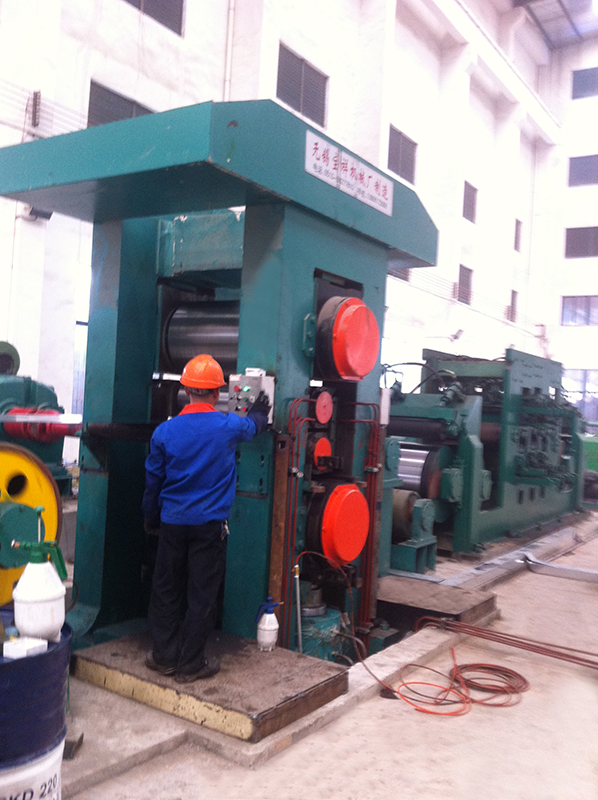

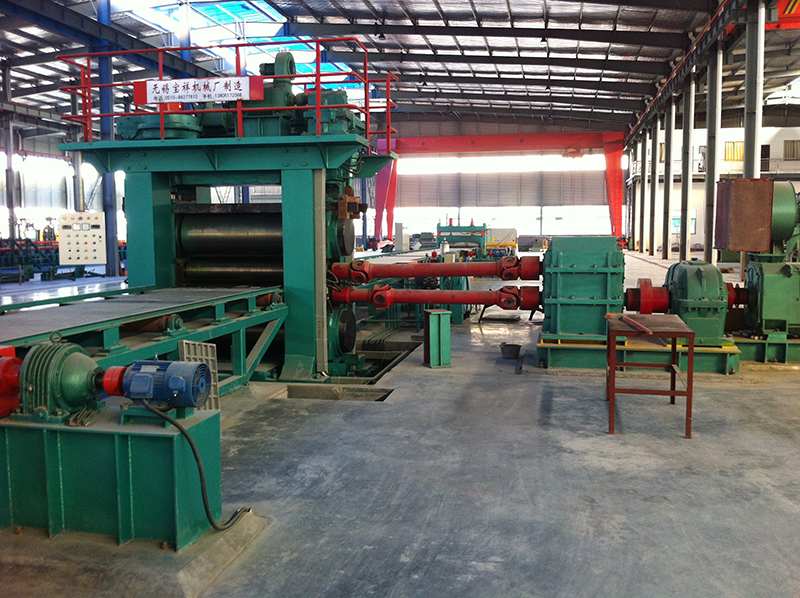

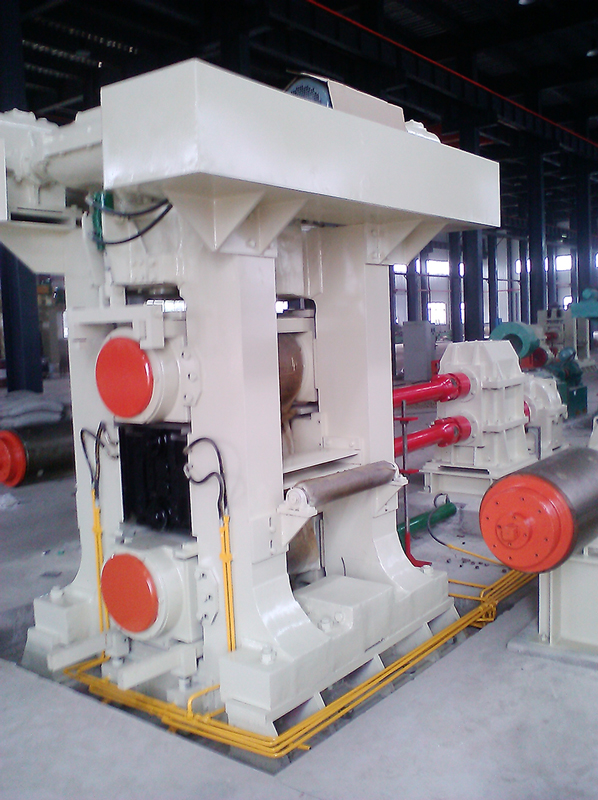

四辊冷轧机

一、四辊冷轧机用途 本机适用于普碳钢、合金钢、铜铝及不锈钢带的中轧，精扎成品厚度≥0.10mm。本机型在原机型上将机架，压下装置，辊系进行了放大，具有轧制力大、精度高、稳定性强的特点，特别适用优质钢、不锈钢的精轧。 二、四辊冷轧机结构特点 本机为工作辊传动与支承辊传动两种，由主电机、减速机、减速机、人字齿轮座、万向接轴、机架组成。采用整体底座，安装，调试方便。 本机支承辊为弹簧平衡、用螺母调节，入口处设有导位装置，可控制带材放卷张力。减速器、人字齿轮座采用油池飞测润滑。 工作辊材质采用冷轧用的合金钢9Cr2Mo，轴承为滚针轴承（复合瓦）。支承辊轴采用FCD轧机专用轴承，主电机有普通电机、交流调速电机、直流电机（根据用户选择）。 三、四辊冷轧机技术参数表 项目\机型 φ45/φ180×250 φ70/φ210×250 φ90/φ260×300 φ135/φ300×350 φ165/φ400×400 φ175/φ400×400 工作辊mm φ45 φ70 φ90 φ135 φ165 φ170 辊身长度mm 250 250 250-300 250-350 350-400 400 轧制压力T 65 80 100 120 240 280 带材坯厚mm 1 1.2 ≤1.5 ≤2.7 ≤4 4 带材成品厚mm 0.05 0.08 ≥0.10 ≥0.18 ≥0.25 0.3 带材宽度mm 20-200 30-200 230 250 ≤300 300 轧制速度（米/分） 18 18 25 25 25 25 主电机功率KW 22 30 45 75 90 90 压下电机功率kw 2.2 2.2 3 4 5.5 7.5 压下速度（毫米/秒） 0.06 0.06 0.06 0.08 0.08 0.08 减速器型号 JZQ650 JZQ650 JZQ750 JZQ850 JZQ1000 JZQ1000
